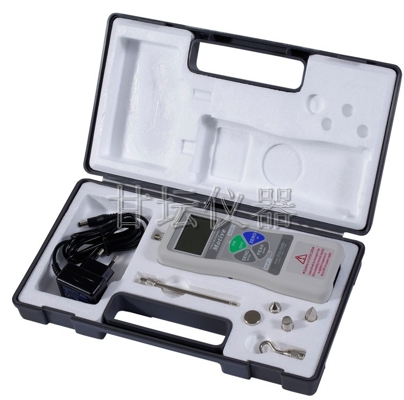

數顯拉力計FGP-500N/SHIMPO使用手冊

功能特點:

1）:(POWER)電源開關鍵2:(PEAK)保持*高讀數鍵3:(UNIT)單位切換鍵4:(ZERO)歸零鍵

2）:打開電源開關鍵看到:(LOBAT)是顯示電量不足，在點擊(PEAK)鍵，上面顯示PEAK是測量拉力的，在點擊PEAK鍵，上面顯示 PEAK和有一個負數的符號是測量壓力的。

3）:UNIT是單位切換鍵，你可以自己選擇:公斤，生頓，磅的選擇，

4）:ZERO是歸零鍵在PEAK顯示的情況下是保持zui大讀數的?你可以點擊ZERO來消除讀數。

5）:在沒有顯示PEAK的情況下?你所測量的數據是不會保存的，只有顯示屏顯示PEAK的情況下才可以保持zui大讀數。

6）:可以顛倒數字?就是你可以正著看也可以把數字倒過來看，在電源開著的情況下;先按PEAK鍵1秒，在按ZERO和 POWER同時按下要4秒，在按POWER鍵，在按UNIT鍵2秒，這樣就可以到過來數字了，如果想再倒過來的話，也是同樣的步騾。

7）:將RS-232輸出口的一頭連接電腦的RS232接口。

8）:將光盤插到電腦的光驅，打開電腦的“C"盤，選種"SETUP”這個圖標雙擊，這時電腦會自動安裝此軟件，安裝完后會顯示一個對話匡，點:"OK”這時軟件已經完全安裝好。

9）:然后打開“EXCEL"文檔，在“丅具欄”找出“加載宏”(打開)。然后會顯示一個對話匡，打開預覽，找到C盤“PROIRAMFILES”雙擊，下一步在“PROIRAMEILES”的菜單下達到“TORIEMON(雙擊這個菜單)，會出現“TORIEMONFGC:這個菜單，zui后選種，這些FGC的軟件就自動安裝在電腦的EXCEL上，

10）:將“RS-232的輸出線的另一端接到主體上，按住“ZERO"不要松手，同時按下“POWER”先松開:“POWER”健“ZERO”按住約3秒鐘后松開，這時LCD，會出現“RO(0001)，如果不幕顯示這個數值要用:“UNT”來調整，然后進行下一步(按PEAK)自到LCD顯示 FO4(19200)為止，zui后按ZERO退出。

11）:然后回到EXCEL文檔，這時在EXCEL文檔的右上角會有一個圖十(FGC)，按以下這個菜單會出現一個下菜單，點擊:“SIART”開始健，這時會有一個對話匡，基中有“NUMBEROFDATA”取數值，里面會有傳送速度，取數值的數量，數鬧標點到右下角的一個匡，然后在 EXCEL中選中一列，點擊這時用FGC本體來取數值，所有要取的數顯會出在EXCEL文檔中。
